石家庄工业泵ZJ渣浆泵
发布时间:2022-03-28 阅读数:
1、产品概述
ZJ系列渣浆泵是我公司根据市场需求，吸收国内、外先进技术而开发设备的系列产品。泵采用优秀的水利模型设计、效率高、性能好。双泵壳结构，安装维修方便。本产品技术条件符合JB/T8096-1998《离心式渣浆泵》标准
2、典型应用
选矿厂输送中，精，尾矿浆
电站排除灰渣
洗煤厂输送介质
冶炼厂输送料浆
3、工作条件
转 速： 电机直联传动 2900/1480/980/730/590r/min
皮带轮间联传动 符合客户要求
介质温度：一般≤80℃
特殊可达110℃
固液混合物重量浓度：灰浆浓度≤45%
矿浆浓度≤60%
流量范围：30-2000m3/h
扬程范围：15-130m
|
名称 |
材料 |
标准 |
|
蜗壳 |
KmTBCr27 |
GB8263-87 |
|
前护板 |
KmTBCr27 |
GB8263-87 |
|
后护板 |
KmTBCr27 |
GB8263-87 |
|
叶轮 |
KmTBCr27 |
GB8263-87 |
|
填料箱 |
KmTBCr27 |
GB8263-87 |
|
轴套 |
KmTBCr27 |
GB8263-87 |
|
轴 |
碳钢45 |
GB699-88 |
|
泵壳 |
HT200 |
GB9439-88 |
|
托架 |
HT200 |
GB9439-88 |
5、ZJ系列渣浆泵型号意义：
200ZJ（G）-I-A60
200----泵出口直径（mm)
ZJ----渣浆泵
（G）----高扬程（可省略）
I（II)----I为一级泵或单级泵
（II为二级泵）
A----叶轮叶片数目
60----叶轮直径（mm）
6、性能参数
|
ZJ系列渣浆泵主要技术参数（1） |
||||||||
|
型号 Type |
允许配带最大功率 |
清水性能 |
间断通过最大粒度 |
重量 Weight |
||||
|
流量Q |
扬程H |
转速n |
最高 效率η |
汽蚀 余量 |
||||
|
(KW) |
(m3/h) |
(m) |
(r/min) |
(%) |
(m) |
(mm) |
(Kg) |
|
|
300ZJ(G)-I-A100 |
450 |
464-1826 |
15.3-65.2 |
300-590 |
80. 7 |
3. 0 |
88 |
5750 |
|
300ZJ(G)-I-A95 |
400 |
441-1735 |
13.8-58.8 |
300-590 |
77. 7 |
3. 0 |
88 |
5600 |
|
300ZJ(G)-I-A90 |
560 |
505-1844 |
21.2-80.0 |
400-730 |
81. 5 |
3. 8 |
85 |
5000 |
|
300ZJ(G)-I-A85 |
450 |
477-1742 |
18.9-69.6 |
400-730 |
78. 7 |
3. 8 |
85 |
4850 |
|
300ZJ(G)-I-A70 |
630 |
635-2333 |
16.0-76.8 |
490-980 |
80. 4 |
3. 9 |
92 |
4150 |
|
300ZJ(G)-I-A65 |
500 |
589-2166 |
13.8-66.2 |
490-980 |
78. 4 |
3. 7 |
92 |
4000 |
|
300ZJ(G)-I-A56 |
250 |
395-1568 |
9.7-46.0 |
490-980 |
81.3 |
3. 5 |
96 |
2950 |
|
250ZJ(G)-I-A90 |
450 |
378-1374 |
22.3-82.4 |
400-730 |
73.8 |
3.4 |
69 |
5150 |
|
250ZJ(G)-I-A85 |
800 |
376-1504 |
30.1-129.8 |
490-980 |
75.6 |
3. 5 |
69 |
5035 |
|
250ZJ(G)-I-A83 |
800 |
367-1468 |
28.7-123.8 |
490-980 |
74.6 |
3. 5 |
76 |
4680 |
|
250ZJ(G)-I-A80 |
710 |
354-1415 |
26.7-115.0 |
490-980 |
72. 6 |
3. 4 |
76 |
4530 |
|
250ZJ(G)-I-A78 |
630 |
345-1380 |
25.4-109.3 |
490-980 |
70.8 |
3. 2 |
76 |
4514 |
|
250ZJ(G)-I-A75 |
560 |
300-1480 |
20.8-98.4 |
490-980 |
76. 0 |
3. 0 |
72 |
3600 |
|
250ZJ(G)-I-A73 |
500 |
292-1441 |
19.7-93.2 |
490-980 |
76. 0 |
3. 0 |
72 |
4474 |
|
250ZJ(G)-I-A70 |
450 |
280-1380 |
18.1-85.7 |
490-980 |
74. 0 |
2.9 |
72 |
3590 |
|
250ZJ(G)-I-A68 |
450 |
272-1341 |
17.1-80.9 |
490-980 |
72.5 |
2.7 |
72 |
3466 |
|
250ZJ(G)-I-A65 |
315 |
299-1249 |
15.4-69.0 |
490-980 |
77. 5 |
3.0 |
72 |
3446 |
|
250ZJ(G)-I-A63 |
315 |
290-1211 |
14.4-64.3 |
490-980 |
76. 5 |
3.0 |
72 |
3432 |
|
250ZJ(G)-I-A60 |
280 |
276-1152 |
13.1-58.4 |
490-980 |
73. 9 |
2.8 |
72 |
3020 |
|
200ZJ(G)-I-A85 |
560 |
221-907 |
32.0-133.7 |
490-980 |
70. 5 |
2. 8 |
54 |
4110 |
|
200ZJ(G)-I-A75 |
355 |
225-900 |
22.8-103.0 |
490-980 |
74.5 |
3 . 0 |
56 |
3070 |
|
200ZJ(G)-I-A73 |
355 |
219-876 |
21.6-98.2 |
490-980 |
74.5 |
3 . 0 |
56 |
3056 |
|
200ZJ(G)-I-A70 |
315 |
205-976 |
19.4-86.4 |
490-980 |
75 . 6 |
2 . 8 |
56 |
2465 |
|
200ZJ(G)-I-A68 |
315 |
199-948 |
18.3-81.5 |
490-980 |
74 . 6 |
2 . 8 |
56 |
2453 |
|
200ZJ(G)-I-A65 |
250 |
235-950 |
16.4-72.0 |
490-980 |
80.0 |
2 . 5 |
62 |
2323 |
|
200ZJ(G)-I-A63 |
250 |
228-921 |
15.4-67.6 |
490-980 |
79.3 |
2 . 5 |
62 |
2311 |
|
200ZJ(G)-I-A60 |
200 |
218-870 |
13.9-64.0 |
490-980 |
82 . 7 |
2 . 5 |
62 |
2223 |
|
200ZJ(G)-I-A58 |
185 |
211-841 |
13.0-59.8 |
490-980 |
81 . 7 |
2 . 5 |
62 |
2214 |
|
150ZJ(G)-I-A70 |
185 |
93-400 |
20.0-91.2 |
490-980 |
62 . 3 |
2 . 0 |
37 |
2245 |
|
150ZJ(G)-I-A65 |
200 |
150-600 |
17.4-78.5 |
490-980 |
72.0 |
2 . 5 |
48 |
2223 |
|
150ZJ(G)-I-A63 |
185 |
146-582 |
16.3-73.7 |
490-980 |
75.0 |
2 . 5 |
48 |
2211 |
|
150ZJ(G)-I-A60 |
160 |
135-550 |
14.7-64.5 |
490-980 |
77.5 |
2 . 5 |
48 |
2203 |
|
|
|
|
|
|
|
|
|
|
|
ZJ系列渣浆泵主要技术参数（2） |
||||||||
|
型号 Type |
允许配带最大功率 |
清水性能 |
间断通过最大粒度 |
重量 Weight |
||||
|
流量Q |
扬程H |
转速n |
最高 效率η |
汽蚀 余量 |
||||
|
(KW) |
(m3/h) |
(m) |
(r/min) |
(%) |
(m) |
(mm) |
(Kg) |
|
|
150ZJ(G)-I-A58 |
132 |
131-532 |
13.7-60.3 |
490-980 |
77 . 6 |
2 . 5 |
48 |
2033 |
|
150ZJ(G)-I-A55 |
110 |
124-504 |
12.3-54.2 |
490-980 |
74.5 |
2 . 3 |
48 |
2063 |
|
150ZJ(G)-I-A50 |
75 |
115-460 |
9.5-43.1 |
490-980 |
78.0 |
2 . 5 |
48 |
1630 |
|
150ZJ(G)-I-A48 |
75 |
111-442 |
8.7-39.7 |
490-980 |
78.0 |
2 . 5 |
48 |
1610 |
|
150ZJ(G)-I-A42 |
132 |
142-550 |
12.1-62.8 |
700-1480 |
76 .4 |
2 . 2 |
69 |
1550 |
|
100ZJ(G)-I-A50 |
160 |
85-360 |
20.5-100.2 |
700-1480 |
71.3 |
2 . 5 |
34 |
1440 |
|
100ZJ(G)-I-A46 |
132 |
79-331 |
17.3-86.0 |
700-1480 |
68.9 |
2 . 6 |
34 |
1310 |
|
100ZJ(G)-I-A42 |
90 |
66-275 |
14.7-71.8 |
700-1480 |
71.0 |
2 . 5 |
35 |
1075 |
|
100ZJ(G)-I-A39 |
75 |
61-255 |
12.6--61.0 |
700-1480 |
71.0 |
2. 4 |
35 |
1064 |
|
100ZJ(G)-I-A36 |
55 |
61-245 |
9.7-48.6 |
700-1480 |
72.6 |
2. 0 |
32 |
890 |
|
100ZJ(G)-I-A33 |
45 |
56-225 |
8.2-41.6 |
700-1480 |
69.6 |
1. 8 |
32 |
870 |
|
100ZJ(G)-I-A52 |
160 |
51-242 |
22.1-109.8 |
700-1480 |
56.3 |
2. 1 |
21 |
1080 |
|
100ZJ(G)-I-A42 |
75 |
61-204 |
14.4-70.4 |
700-1480 |
66.7 |
2. 5 |
24 |
970 |
|
100ZJ(G)-I-A39 |
55 |
57-189 |
12.4-60.7 |
700-1480 |
66.0 |
2. 5 |
24 |
940 |
|
100ZJ(G)-I-A36 |
45 |
46-190 |
9.6-51.4 |
700-1480 |
68.2 |
2. 5 |
24 |
980 |
|
100ZJ(G)-I-A33 |
37 |
43-174 |
8.8-43.2 |
700-1480 |
67.7 |
2. 3 |
24 |
860 |
|
65ZJ(G)-I-A30 |
15 |
23-80 |
7.4-35.8 |
700-1480 |
63.5 |
2. 0 |
19 |
820 |
|
65ZJ(G)-I-A27 |
11 |
20-72 |
6.0-29.0 |
700-1480 |
62.5 |
1. 8 |
19 |
790 |
|
50ZJ(G)-I-A50 |
90 |
27-111 |
22.3-110.7 |
700-1480 |
45.1 |
3. 0 |
13 |
1378 |
|
50ZJ(G)-I-A46 |
55 |
23-94 |
17.9-85.8 |
700-1480 |
44.7 |
1. 4 |
13 |
690 |
|
50ZJ(G)-I-A33 |
18 .5 |
12-54 |
7.7-42.5 |
700-1480 |
41.4 |
2. 9 |
13 |
680 |
|
40ZJ(G)-I-A19 |
11 |
8-34 |
12-57 |
1400-2900 |
58 |
1.3 |
11 |
230 |
|
40ZJ(G)-I-A17 |
7 .5 |
4-23 |
9.0-44.6 |
1400-2900 |
52.4 |
2. 5 |
11 |
230 |

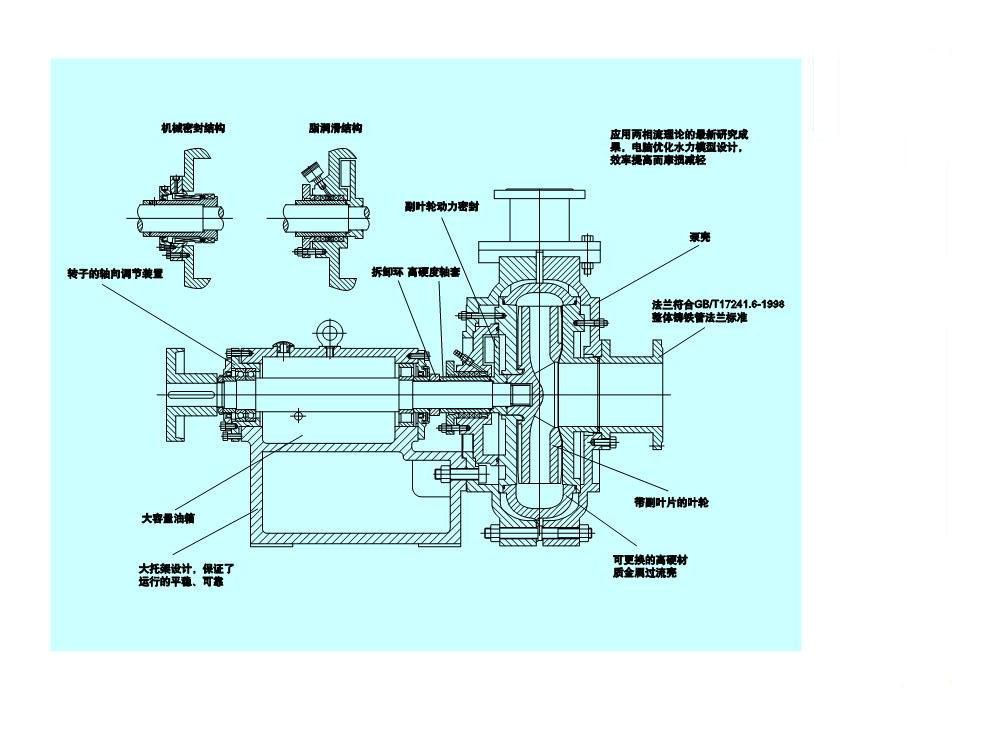

7、结构图
