HH系列高扬程渣浆泵
1、产品特点和用途
HH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该泵扬程高,出送距离远,也可以多级串联使用。
HH型泵的轴封可采用填料密封或离心式密封,泵的吐出口位置可根据需要按45°间隔,旋转八个不同的角度安装使用。
2、产品型号意义:
3/2D - HH
3/2------ 泵进、出口直径 ( mm)
D------托架形式
HH------高扬程渣浆泵
3、HH系列渣浆泵性能表
型号 TYPE |
允许配带 最大功率 (KW) |
材质 |
清水性能 |
叶轮 |
|||||||
护套
|
叶轮
|
流量 Q |
扬程 H (m) |
转速 N (r/min)
|
最高效率 (%)
|
汽蚀 余量 NPSH (m)
|
叶片数S
|
叶轮直径 (mm)
|
|||
M3/h |
l/s |
||||||||||
1.5/1C-HH |
30 |
M |
M |
16.2-34.2 |
4.5-9.5 |
25-92 |
1400-2200 |
20 |
2-5.5 |
5 |
330 |
3/2D-HH |
60 |
M |
M |
68.4-136.8 |
19-38 |
25-87 |
850-1400 |
47 |
3-7.5 |
5 |
457 |
4/3E-HH |
120 |
M |
M |
126-252 |
35-70 |
12-97 |
600-1400 |
50 |
2-5 |
5 |
508 |
6/4F-HH |
560 |
M |
M |
324-720 |
90-200 |
30-118 |
600-1000 |
64 |
3-8 |
5 |
711 |
6S-H |
560 |
M |
M |
468-1008 |
130-280 |
20-94 |
500-1000 |
65 |
4-12 |
5 |
711 |
4、结构图

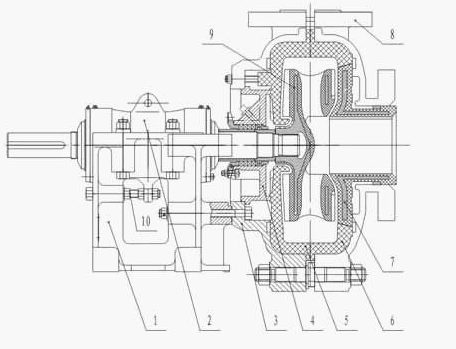

HH系列渣浆泵结构图
