AHR渣浆泵
发布时间:2022-03-28 阅读数:
石家庄泵业有限公司产品AH、M型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可以多级串联使用。
AH、M型泵的泵体具有可更换的耐磨金属内衬或橡胶内衬，叶轮采用耐磨金属或橡胶材料。HH型泵的泵体内衬和叶轮仅采用耐磨金属。
AH、M型泵的轴封可采用填料密封或离心式密封，泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。
2.型号意义
8/6E-AH(或M）
8/6------ 泵进/出口直径 (英寸)
E------ 托架形式
AH、M------ 渣浆泵
AHR系列渣浆泵性能表
|
型号 TYPE |
允许配带 最大功率 （KW) |
材质 |
清水性能 |
叶轮 |
|||||||
|
护套
|
叶轮
|
流量 Q |
扬程 H (m) |
转速 N （r/min）
|
最高效率 （%）
|
汽蚀 余量 NPSH （m）
|
叶片数S
|
叶轮直径 （mm）
|
|||
|
M3/h |
l/s |
||||||||||
|
1.5/1B-AHR |
15 |
RU |
RU |
10.8-25.2 |
3-7 |
7-52 |
1400-3400 |
35 |
2-4 |
3 |
152 |
|
2/1.5B-AHR |
15 |
RU |
RU |
25.2-54 |
7-15 |
5.5-41 |
1000-2600 |
50 |
2.5-5 |
5 |
178 |
|
3/2C-AHR |
30 |
RU |
RU |
36-75.6 |
10-21 |
13-39 |
1300-2100 |
55 |
2-4 |
5 |
213 |
|
4/3C-AHR |
30 |
RU |
RU |
79.2-180 |
22-50 |
5-34.5 |
800-1800 |
59 |
3-5 |
5 |
245 |
|
6/4D-AHR |
60 |
RU |
RU |
144-324 |
40-90 |
12-45 |
800-1350 |
65 |
3-5 |
5 |
365 |
|
8/6R-AHR |
300 |
RU |
RU |
324-720 |
90-200 |
7-49 |
400-1000 |
65 |
5-10 |
5 |
510 |
|
10/8ST-AHR |
560 |
RU |
RU |
540-1188 |
150-330 |
12-50 |
400-750 |
75 |
4-12 |
5 |
686 |
|
12/10ST-AHR |
560 |
RU |
RU |
720-1620 |
200-450 |
7-45 |
300-650 |
80 |
2.5-7.5 |
5 |
762 |
|
14/12ST-AHR |
560 |
RU |
RU |
1152-2520 |
320-700 |
13-44 |
300-500 |
79 |
3-8 |
5 |
965 |
|
注： 1.“M”代表合金耐磨材料，“RU”代表橡胶材料。 2.推荐流量范围50%Q'≤Q≤110%Q' (Q'≈相应于最高效率点流量) 3.NPSH是指最高转速时，推荐Q点所对应的NPSH值。
|
|||||||||||
结构图

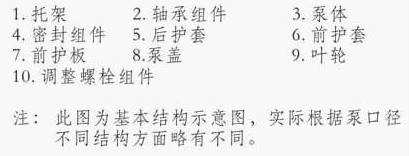

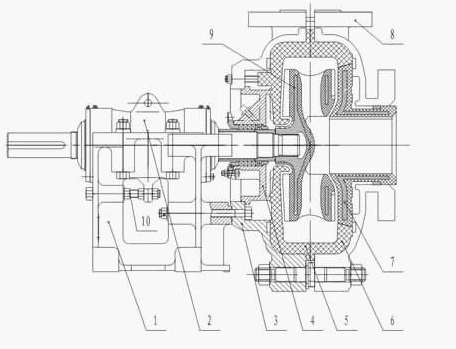

AHR系列渣浆泵结构图
